Мозаики и видеостены
Раскладки камер, автоподбор по тегам и режим киоска на отдельном экране.
Мозаика — это сохранённая раскладка: сетка ячеек, заполненная камерами и тегами. Одну и ту же мозаику можно открыть внутри консоли и вывести на отдельный монитор в режиме киоска — без меню, шапки и лишних элементов.
Страница /admin/mosaics, подзаголовок: «Видеостены — сетки из камер и тегов, создаёт администратор
(D18).» Создают и правят мозаики только администраторы; оператор видит только назначенные ему
мозаики и может лишь открыть стену.

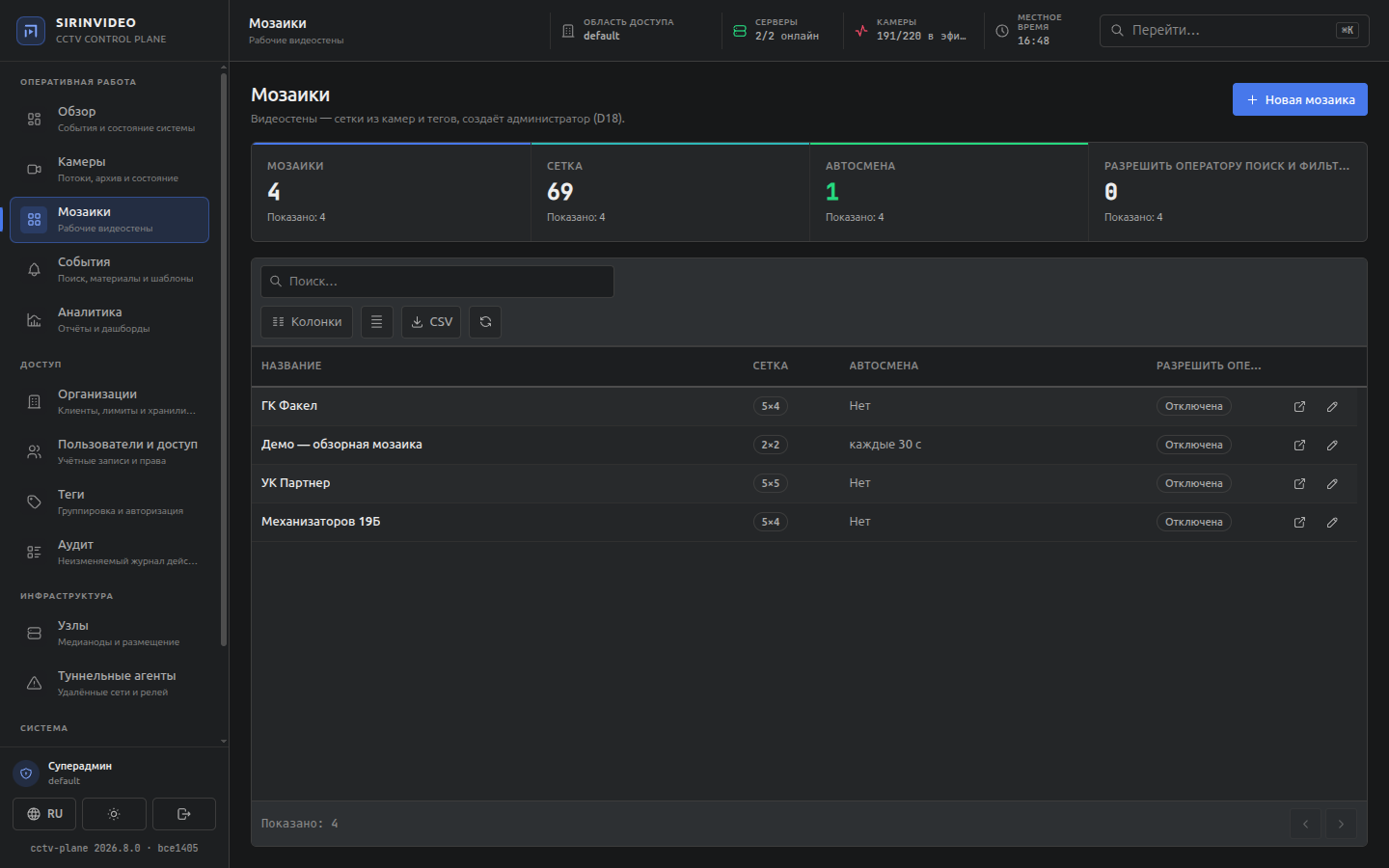

Список мозаик#
Сверху — плитки-сводки: сколько всего мозаик, суммарное число ячеек, сколько мозаик с автосменой и сколько с разрешёнными фильтрами оператора.
Колонки: «Название», «Сетка» (в виде 3×3), «Автосмена» («каждые {n} с»),
«Разрешить оператору поиск и фильтры» и «Организация» (в мультиорганизационной установке).
Фильтр — «Организация».
Действия строки:
| Действие | Что делает |
|---|---|
| «Открыть на стене» | открывает /wall/<id> в новой вкладке — киоск-режим |
| «Изменить» | открывает конструктор мозаики (только администратор) |
Двойной клик открывает у администратора редактирование, у оператора — стену. Кнопка в шапке — «Новая мозаика».
Пустые состояния различаются по роли: администратору «Мозаик пока нет — создайте, чтобы собрать видеостену.», оператору «Вам пока не назначено ни одной мозаики.»
Создание мозаики#
- Откройте
/admin/mosaicsи нажмите «Новая мозаика». - Секция «Идентификатор мозаики»: задайте «Название» (обязательное) и, если установка мультиорганизационная, «Организация».
- Секция «Сетка и поведение оператора»: укажите «Столбцы» и «Строки» — от 1 до 8 в каждом измерении. Сетка показывается тут же в предпросмотре.
- При необходимости включите «Автосмена» и задайте число секунд на страницу (от 3 до 3600).
- Решите, оставлять ли флажок «Разрешить оператору поиск и фильтры».
- Секция «Камеры и теги»: выберите тип элемента — «Камера» или «Тег», найдите нужный в списке и нажмите «Добавить». Порядок элементов задаёт порядок ячеек; элементы двигаются кнопками «Вверх» и «Вниз» или перетаскиванием.
- Нажмите «Сохранить».
Подсказка секции объясняет механику: «тег при отображении разворачивается в свои камеры. Если ячеек
больше, чем в сетке — страницы сменяются.» Добавив тег Парковка, вы получаете стену, которая сама
подхватывает каждую новую камеру с этим тегом — переделывать раскладку после монтажа не нужно.
Теги создаются в разделе «Теги» — см. Пользователи и права доступа.
Сколько ячеек ставить#
Сетка ограничена 8×8. При этом каждая ячейка — это отдельный поток, который нода реально отдаёт монитору, поэтому число ячеек упирается не в интерфейс, а в канал и в загрузку узла.
Стена из 16 и более ячеек на основном профиле — это десятки мегабит на один монитор. В форме камеры (шаг «Профили потоков», секция «Отображение эфира и мозаики») выберите «Поток для эфира и мозаик» = «дополнительный»: мозаика будет собираться из низкобитрейтных потоков, а архив по-прежнему пишется с основного — «DVR всегда использует main.» См. Добавление камер.
Автосмена страниц#
Если элементов больше, чем ячеек в сетке, мозаика листает страницы. Флажок «Автосмена» и поле секунд задают темп: значение от 3 до 3600 секунд на страницу.
Практика: 3×3 с автосменой каждые 20–30 секунд обзорно закрывает 30–40 камер на одном мониторе, но не годится для дежурного наблюдения за конкретной зоной — для этого делайте отдельную мозаику без автосмены.
Поиск и фильтры у оператора#
Флажок «Разрешить оператору поиск и фильтры» решает, может ли оператор менять состав того, что видит на стене. Подсказка формулирует риск прямо: «Камеры могут быть скрыты из мозаики. Отключите для охранных экранов.»
Для дежурной смены и для экранов на посту охраны флажок снимают: стена должна показывать то, что назначил администратор, и не должна зависеть от того, что оператор случайно отфильтровал.

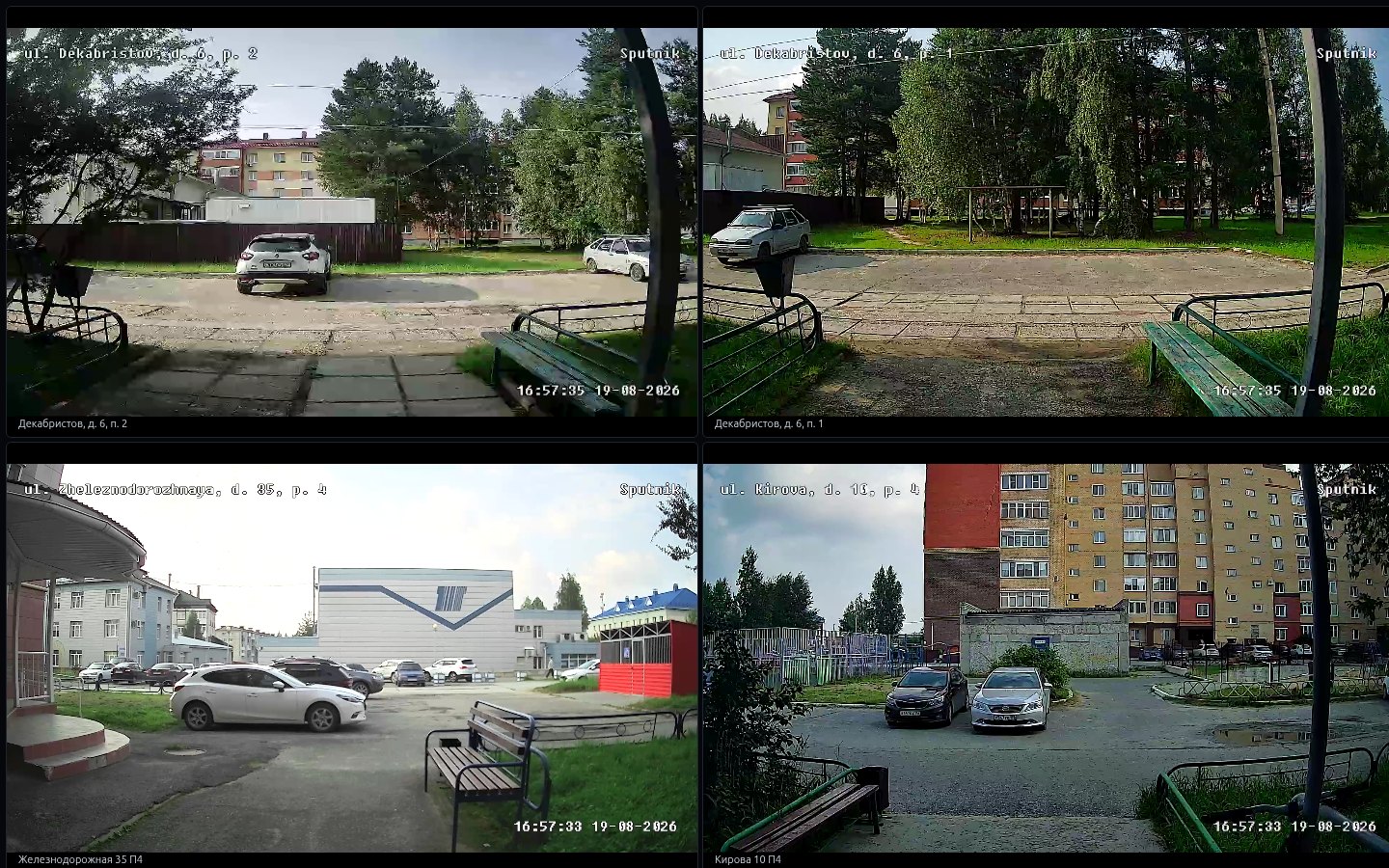

Видеостена на отдельном мониторе — /wall/<id>#
Режим киоска — это полноэкранная страница вне /admin: без навигации, без шапки, чёрный фон и
бесконечное переподключение при обрывах связи. Именно её выводят на монитор видеостены.
- В списке мозаик нажмите «Открыть на стене» — откроется вкладка с адресом
/wall/<id>. - Скопируйте адрес и откройте его на машине, подключённой к монитору.
- Разверните браузер на весь экран (в большинстве браузеров —
F11) и, если нужно, включите режим киоска у самого браузера, чтобы страница открывалась при загрузке системы.
Состояния страницы: «Загрузка стены…» и «Переподключение…». Если ссылка неверна, показывается «Такого раздела нет» с подсказкой: «Откройте мозаику из Fleet, чтобы получить корректную kiosk-ссылку.»
Страница /wall/<id> открывается по действующей сессии консоли либо по киоск-токену в адресе.
Ссылка с токеном работает у всех, кто её получил, поэтому:
- не выкладывайте её в общие чаты и на общедоступные страницы;
- на машине видеостены заводите отдельную учётную запись с минимальными правами — только просмотр нужных камер (см. Пользователи и права доступа);
- при увольнении дежурного меняйте пароль этой учётной записи, как и любой другой.
На мониторе видно ровно столько ячеек, сколько задано сеткой; ни одна не осталась чёрной дольше нескольких секунд; при включённой автосмене страницы меняются с заданным интервалом. Пустая ячейка обычно означает, что камера выключена или её поток недоступен — проверьте её в списке камер (Настройка камер).
Удаление мозаики#
В конструкторе есть блок «Удаление мозаики» с пояснением: «Конфигурация видеостены будет удалена навсегда. Камеры и записи не удаляются.» То есть удаление стены безопасно для видео и архива — вы теряете только раскладку.
Автоматизация#
Мозаики создаются и правятся через API — это удобно, когда стены типовые (по одной на объект) и собираются скриптом вместе с тегами: API: теги, мозаики, шаблоны.
Как оператор пользуется мозаиками в повседневной работе — События и мозаики.
