События

Шаблоны, детекторы, ONVIF-события, интервалы, вложения и аналитика.

Событие — это зафиксированный системой факт: движение в кадре, пересечение линии, потеря связи с камерой, недоступность узла. События хранятся в Plane, ищутся по полям, показываются в живой ленте и связаны с архивом: из любого события можно перейти в DVR на момент, когда оно произошло.

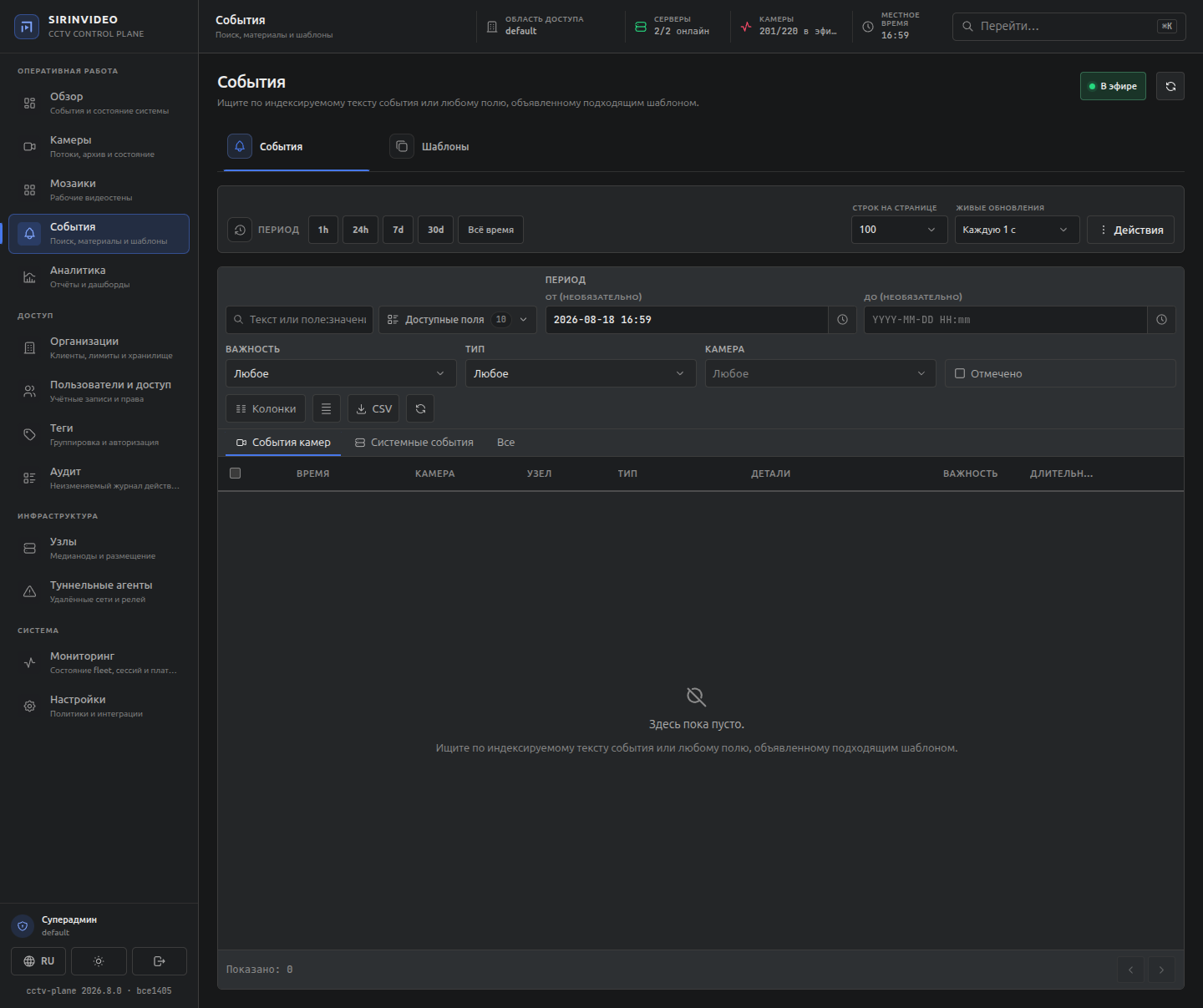

Страница /admin/events — журнал всех событий. Администратору здесь же доступен переключатель разделов «События» ↔ «Шаблоны».

Модель события#

Мгновенные события и интервалы#

Мгновенное событие — точка на шкале времени: сработал датчик, распознан номер, произошла ошибка PTZ.

Интервальное событие — эпизод: он сначала открывается, а позже закрывается. Пока эпизод открыт, в колонке «Длительность» стоит пометка «идёт», а после закрытия — фактическая длительность. Так устроены, например, «Поток недоступен» и «Узел не в сети»: событие открывается в момент потери связи и закрывается в момент восстановления.

Интервальными бывают и события камер. Движение — это не набор из сотни сработок, а один эпизод: камера присылает «пульс» примерно раз в секунду, а система собирает его в один интервал и закрывает по тайм-ауту простоя. Тайм-аут задаётся в форме камеры полем «Тайм-аут простоя интервального события (секунды)»: «Интервальное событие (движение, саботаж) закрывается после стольких секунд без активности. Минимум 5 с; пусто — значение детектора или глобальное по умолчанию (10 с).»

Категории и важность#

У каждого события есть категория — «События камер» (детекции) или «Системные события» (сервисы панели и флота), и важность: «Отладка», «Инфо», «Предупр.», «Ошибка», «Критично» или «Без». Важность назначает шаблон события — либо константой, либо по правилам, разбирающим содержимое события (см. Шаблоны событий).

Системные события#

Системные события создаёт сам Plane. Наиболее востребованные:

Подавление «дребезга»: камера, пропавшая меньше чем на 15 секунд, события не создаёт#

Plane опрашивает ноды каждые 5 секунд. Камера объявляется недоступной только после трёх подряд неудачных опросов — то есть примерно через 15 секунд непрерывного отсутствия потока. Всё, что короче, событием не становится.

Это не задержка ради удобства, а обязательная защита: на большом парке заметная доля камер переподключается постоянно (слабый Wi-Fi-мост, PoE-коммутатор на грани, перегретый блок питания). Без подавления «дребезга» такой парк генерировал бы лавину бесполезных событий и топил бы в ней настоящие аварии.

Что при этом гарантировано:

• Длительность честная. Время открытия эпизода отсчитывается от первого неудачного опроса, а не от момента, когда система «поверила» в аварию. Пятнадцать секунд отладки не съедаются.
• Восстановление мгновенно. Один удачный опрос сразу закрывает открытый эпизод.
• Камера, которая по замыслу простаивает, аварией не считается. Дополнительный профиль в режиме «по запросу» — это штатное состояние, а не отсутствие потока.
• Камеры на упавшем узле не порождают отдельных событий. Заголовочное событие в этом случае одно — «Узел не в сети»; состояние его камер просто замирает. Это тоже защита от лавины.

События камер по ONVIF#

Камера может сама сообщать о движении, саботаже, пересечении линии и прочей аналитике. Чтобы это работало:

1. Тип источника камеры — «ONVIF-камера» (или камера через агент), заполнены «Хост / IP» и «Порт ONVIF», верны учётные данные.
2. В форме камеры включён флажок «Получать события ONVIF»: «Опрашивать камеру о движении, саботаже и другой аналитике (PullPoint) и показывать события на панели.»
3. При необходимости задан «Тайм-аут простоя интервального события (секунды)».

Для распространённых тем ONVIF в системе уже есть готовые шаблоны — события приходят с понятными названиями: «ONVIF — Движение», «ONVIF — Саботаж камеры», «ONVIF — Пересечение линии», «ONVIF — Объект в зоне», «ONVIF — Цифровой вход», «ONVIF — Релейный выход», «ONVIF — Изменение сцены», «ONVIF — Обнаружен звук», «ONVIF — Счётчик объектов» и другие. Тема, которой шаблона нет, отображается общим видом — вы всегда увидите событие, даже если ещё не описали его.

Если камера перестала отдавать события, откроется интервал «Потеряна подписка на события ONVIF» — это отдельный сигнал, отличный от потери видеопотока.

Внешние детекторы и модули#

Сторонняя аналитика (распознавание номеров, подсчёт людей, детекторы на стороне сервера) присылает события модульным токеном — отдельным Bearer-ключом, который принимает только события и не даёт доступа к видео, архиву, PTZ и административному API. Токены создаются в разделе Настройки Plane и токены, формат запроса — в API: события.

Работа со списком событий#

Вкладки, колонки и фильтры#

Вкладки над таблицей: «События камер», «Системные события», «Все». Порядок сортировки фиксирован — новые сверху.

Колонки: звёздочка (отметка), «Время», «Камера», «Организация» (мультиорганизация), «Узел», «Тип», «Детали» (значения полей, объявленных шаблоном), «Важность», «Длительность».

Фильтры: «Период», «Важность», «Организация», «Тип», «Камера» и флажок «Отмечено».

Структурированный поиск#

Поле поиска принимает и обычный текст, и запросы вида поле:значение — плейсхолдер так и подсказывает: «Текст или поле:значение…». Рядом раскрывается справка «Структурированный поиск событий» с разделами «Синтаксис поиска» и «Доступные поля»: список полей не выдуман — его объявляют шаблоны событий, поэтому он отражает именно ваши детекторы.

Маски работают только после поле:: * заменяет любую последовательность символов, ? — один символ.

Ошибки поиска показываются прямо под полем и объясняют, что поправить:

Действия и живая лента#

Действия строки: «Открыть в архиве» (DVR-плеер откроется на моменте события минус предзапись из шаблона), «Детали события» и звёздочка — «Добавить в отмеченные» / «Убрать отметку».

Список подписан на живой поток. Частоту обновления задаёт переключатель «Живые обновления»: «Сразу», «Каждую 1 с», «Каждые 3 с», «Каждые 10 с», «Вручную». Новые события добавляются только когда список стоит на самом свежем крае; иначе строки не прыгают под курсором, а появляется плашка с предложением пересортировать.

Оперативная сводка за сутки, распределение по важности и живая лента с быстрым переходом в архив — на стартовой странице /admin/. В распределении по важности после кнопки «БЕЗ» есть кнопка «ОТЛАДКА» — это отдельный явный срез: отладочные события не входят ни в «ЛЮБАЯ», ни в плитки «событий сегодня», и появляются в ленте только при нажатой кнопке «ОТЛАДКА»:

Карточка события и вложения#

«Детали события» открывают карточку: «Контекст события», «Данные события», «ID события», «Данные» и «Исходные данные (маскировано)», а также «Вложения».

Вложение — это доказательство: кадр или короткий ролик, сохранённый Plane. В карточке изображения показываются с аннотациями объектов (рамки, которые прислал детектор): счётчик «Аннотаций объектов: {n}», кнопки «Показать/Скрыть аннотации объектов», «Открыть изображение» (полноразмерный просмотрщик с перелистыванием и режимами «Показать в исходном размере» / «Вписать изображение в окно») и «Скачать вложение».

Стрелки «Предыдущее событие» и «Следующее событие» (клавиши ← и →) листают события в пределах текущей отфильтрованной выдачи — удобно разбирать серию сработок подряд.

Шаблоны событий#

Шаблон определяет, как событие конкретного детектора называется, какой у него уровень важности, что показывать в колонке «Детали», по каким полям искать, какие вложения принимать и сколько хранить событие. Раздел открывается переключателем «Шаблоны» на странице событий (только для администраторов).

Список шаблонов: «Название», «Совпадение детектора», «Версия», «Тип» («Системный» или «Орг.»). Кнопка «Новый шаблон». Для системных шаблонов доступен просмотр и «Создать копию» — защищённый системный шаблон правится только копированием.

Если шаблона для детектора нет, событие не теряется: «Пока нет шаблонов — неизвестный детектор отображается общим видом, пока вы не добавите шаблон.»

Редактор шаблона#

Два режима: «Визуальный конструктор» и «JSON»; «Оба режима редактируют один документ.»

Разделы визуального конструктора:

Отдельные поля шаблона, которые чаще всего приходится менять:

• «Хранение (дней)» — сколько хранить события этого типа; пусто = значение по умолчанию для организации.
• «Сдвиг таймлайна / предзапись DVR (с)» — на сколько секунд раньше открывать архив по действию «Открыть в архиве». По умолчанию 5 с, максимум 300.
• «Интервальное событие…» — считать ли события этого детектора эпизодами.
• «Необъявленные блобы» — что делать с вложениями, которых шаблон не описывает: «Умолчание установки», «Хранить (непрозрачно)» или «Отбрасывать».
• «Игнорировать совпадающие события» — события отбрасываются до дедупликации, вложений и квот.

Очистка истории событий#

Массовое удаление событий доступно только суперадминистратору: выделите строки и нажмите «Удалить выбранные события» — откроется окно «Безвозвратная очистка событий» с предпросмотром: сколько событий и вложений (и какого объёма) попадает под выборку. Есть и вариант «Удалить все по текущим фильтрам»; он блокируется, пока в поиске есть текст или пока стоит точный фильтр важности, перенесённый со страницы «Обзор».

Очистить историю событий организации целиком можно из карточки организации, раздел «Данные и очистка» — см. Организации, квоты и лимиты.

Аналитика по событиям#

Раздел «Аналитика» (/admin/analytics) строит отчёты и живые дашборды поверх тех же событий: метрика («Количество событий», «Уникальные камеры», «Открытые интервалы», «Суммарная длительность эпизодов», «Средняя длительность эпизода» и другие) × разбивка (тип, камера, нода, важность, поле детектора) × шаг времени, плюс фильтры и представление («KPI-число», «Временной график», «Столбчатая диаграмма», «Кольцевая диаграмма», «Таблица данных»).

Два практических правила:

• В отчёте доступны только те поля детектора, которые объявлены шаблоном в разделе «Поля аналитики»: произвольные JSON-пути отчёт не принимает.
• Для интервалов важна «Семантика интервалов»: считать эпизоды, начавшиеся в периоде, или те, что были активны в периоде. Для отчёта «сколько времени камеры были недоступны» нужен второй вариант.

Отчёты видны операторам в пределах их прав на события; печать и сохранение в PDF — кнопкой «Печать / PDF». Программный доступ к тем же расчётам — API: события и аналитика.

Диагностика#

Дополнительно — Диагностика неисправностей и работа оператора с лентой: События и мозаики.
